Szeroki zakres pracy, aby sprostać każdej potrzebie i zapytaniu.
Maszyna
Przedział przewodów (mm)
MC 50
1 - 5
MC 80
1 - 8
MC 160
n/a - n/a
Material and coiling ratio
Mocne strony
dokładność 0,01 mm
nawet na sprężynach o średnicy drutu do 8 mm
-3%
maszyny wymagające konserwacji w ciągu pierwszych 5 lat
30 min
średni czas ustawiania maszyn
<Maximum efficiency in the production of right and left springs>
<7 axes and the latest generation multi-axes numerical control will give you control on every micron>
<AxeName>
<AxeName>
12 osie i najnowszej generacji sterowanie numeryczne wieloosiowe zapewniają Ci kontrolę nad każdym mikronem
Podajnik drutu
Dzięki cyfrowo regulowanemu ciśnieniu zapewnia precyzyjne i stałe podawanie drutu, co jest niezbędne do produkcji sprężyn wysokiej jakości.
Średnica
Każdy palec nawijający jest napędzany przez 4 niezależnie interpolowane osie. Łatwe i intuicyjne dostrajanie dzięki zaawansowanym funkcjom umożliwiającym ruch styczny i promieniowy palców nawijających.
Poziomy skok
Jest zadaniem tworzenie skoku pomiędzy zwojami sprężyny poprzez ruch równoległy do osi samej sprężyny.
Pionowe nachylenie
Jest odpowiedzialny za tworzenie odstępu między zwojami sprężyny poprzez ruch prostopadły do osi samej sprężyny.

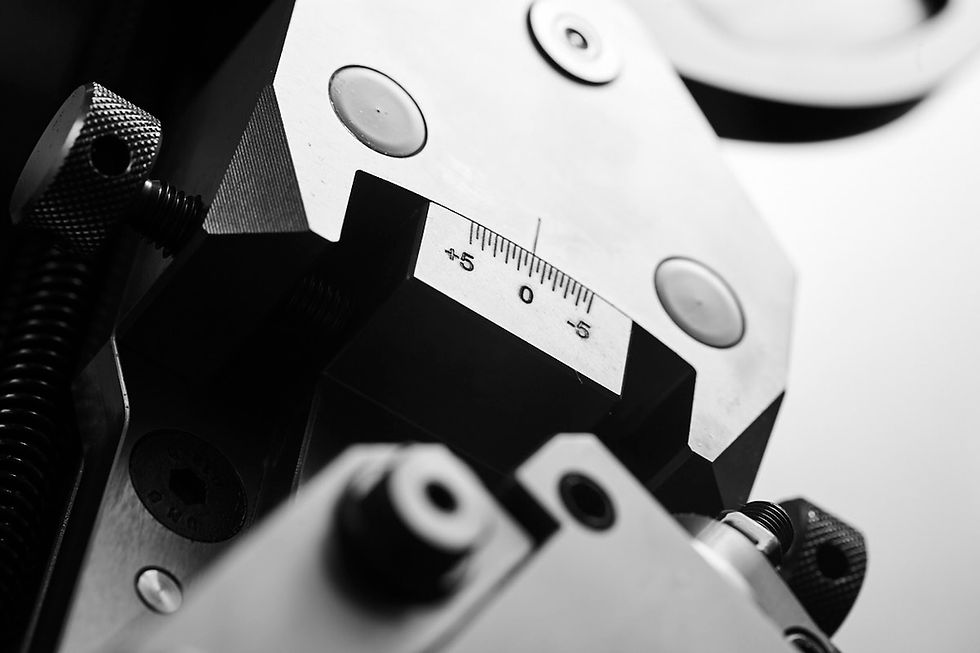

Pionowy trzpień
Zapewnia łatwość konfiguracji maszyny dzięki precyzyjnej regulacji pionowej trzpienia. Niezwykle skuteczny system blokowania narzędzi wytrzymujący ekstremalne obciążenia i wibracje.
Cofający trzpień
Szybkie cofnięcie bolca zapewnia wysoką wydajność w każdej sytuacji. Duża łatwość ustawienia maszyny dzięki precyzyjnej poziomej regulacji bolca.
narzędzie tnące
Możliwość korzystania z trzech typów cięcia:
Cięcie pionowe, cięcie obrotowe i cięcie skrętne.
Ekstremalnie szybka zmiana rodzaju cięcia dzięki ergonomicznym i innowacyjnym rozwiązaniom.
Zmotoryzowany obrót palca
Ekskluzywny patent, który pozwala na obracanie dwóch palców nawijających podczas procesu formowania sprężyny w celu optymalizacji punktu kontaktu narzędzia z drutem w oparciu o współczynnik nawijania i pożądany wstępny nacisk.
Przyjazne dla użytkownika oprogramowanie z dużym wyświetlaczem dotykowym optymalizuje produkcję i zapewnia łatwy dostęp do parametrów programowania dla interakcji człowiek-maszyna (HMI).
Setki klientów na całym świecie ufa naszemu zaawansowane i niezawodne oprogramowanie i codziennie go używa, aby zoptymalizować proces produkcji sprężyn.
Przedstawiamy SPC: Zaawansowany System do Precyzyjnego Pomiaru Sprężyn
Wykorzystanie najnowocześniejszych kamer cyfrowych i zaawansowanych algorytmów pozwala nam wykrywać i mierzyć główne parametry geometryczne produkowanych sprężyn. Wartości długości swobodnej i średnicy zewnętrznej są odczytywane z niezwykłą precyzją, nawet przy wysokich prędkościach produkcji, a proces jest utrzymywany w określonych tolerancjach dzięki automatycznemu stosowaniu obliczonych korekt.
Maksymalizacja wydajności produkcji sprężyn dzięki naszym wysokiej jakości osprzętom modelu P
Wypłatowce są kluczowym elementem w produkcji sprężyn. Nasze wypłatowce są zaprojektowane tak, aby maksymalizować wydajność i precyzję w procesie produkcji, zapewniając jednocześnie maksymalne bezpieczeństwo. Zapewniają one stałe napięcie i kontrolę podczas odwija się zwojów, co gwarantuje równomierną prędkość bez deformacji drutu. Dzięki naszym zaawansowanym technologicznie wypłatowcom, możesz osiągnąć wysoką jakość wyników potrzebnych do produkcji sprężyn.
Ostateczne rozwiązanie, które zrewolucjonizuje Twój proces sortowania sprężyn.
Dzięki innowacyjnemu systemowi z silnikiem bezszczotkowym, nasze zsypy oferują 100% niezawodność sortowania, zapewniając niezrównaną prędkość, wydajność i precyzyjną kontrolę. Nasze zaawansowane zsypy modelu C dostępne są w różnych rozmiarach (C0, C1, C2, C3), co czyni je wszechstronnym i niezbędnym dodatkiem do każdej linii produkcyjnej sprężyn. Ulepsz swoje procesy sortowania dzięki zsypom modelu C i doświadcz nowego poziomu efektywności i dokładności.
Have even more flexibility and productivity with optional accessories
<title>
<title>
<title>
<Seeking additional information? Our official Simplex Rapid representative is ready to assist.>
1
Minimalna średnica drutu (mm)
5
Maksymalna średnica drutu (mm)
5
Maksymalna średnica drutu
Określ minimalną średnicę drutu w maszynie, uwzględniając wytrzymałość mechaniczną materiału drutu oraz minimalny wskazany stosunek nawijania sprężyny.
Wytrzymałość mechaniczna drutu:
1700(N/mm²)
Współczynnik zwijania:
3
5
Maksymalna średnica drutu
Określ minimalną średnicę drutu w maszynie, uwzględniając wytrzymałość mechaniczną materiału drutu oraz minimalny wskazany stosunek nawijania sprężyny.
Wytrzymałość mechaniczna drutu:
2200(N/mm²)
Współczynnik zwijania:
4
8
Minimalna średnica zewnętrzna sprężyny (mm)
80
Maksymalna średnica zewnętrzna sprężyny (mm)
130
Maksymalna prędkość podawania drutu (m/min)
45
Energia elektryczna (kW)
2300
Głębokość (mm)
2300
Szerokość (mm)
2200
Wzrost (mm)
4260
Masa netto (kg)
12
Liczba osi
Podajnik drutu
Średnica
Zmotoryzowany obrót palca
Pionowe nachylenie
Poziomy skok
narzędzie tnące
Cofający trzpień
Pionowy trzpień
Ośki
13
Liczba serwomotorów
Rozmiary
Konfiguracje
